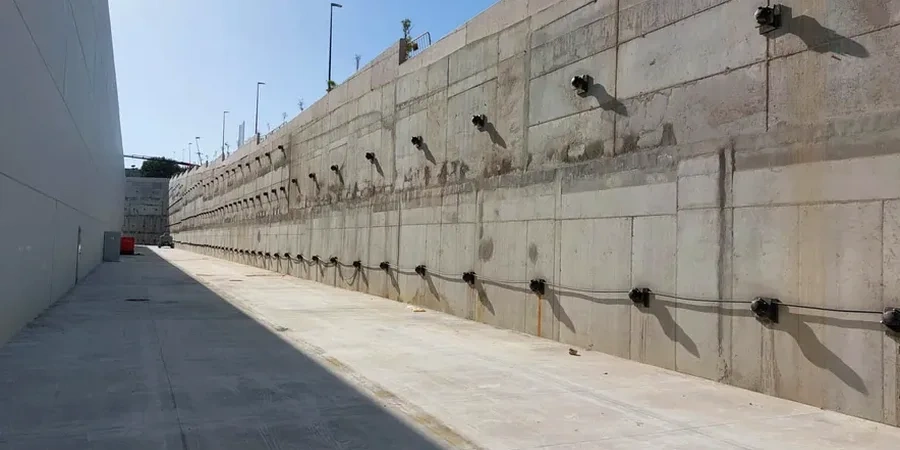

Un chantier de soutènement rue de la République, en plein cœur de Nîmes, a dû être repensé en urgence le mois dernier. La cause : des poches karstiques non détectées dans les calcaires urgoniens, rendant les tirants d'ancrage initiaux inefficaces. Ce cas illustre pourquoi la conception d'ancrages actifs et passifs dans le sous-sol nîmois exige une analyse rigoureuse, au-delà des abaques standard. Nous combinons les données d'un essai pressiométrique réalisé in situ avec une modélisation aux éléments finis pour dimensionner chaque tirant. L'objectif est d'assurer la stabilité de l'ouvrage sans sursolliciter un massif fracturé, en respectant les exigences de l'Eurocode 7 et de la norme NF P 94-282.
Un ancrage mal dimensionné dans les calcaires karstifiés de Nîmes peut entraîner une perte de confinement et un glissement du massif de sol retenu.
Notre approche et périmètre
Considérations locales
Le contraste géotechnique entre les Costières, avec leurs alluvions villafranchiennes caillouteuses, et la vallée du Vistre, aux limons compressibles, impose des stratégies d'ancrage radicalement opposées. Au nord-est de Nîmes, la présence d'argiles gonflantes en période pluvieuse peut altérer l'adhérence du coulis de scellement si le dosage en eau n'est pas parfaitement maîtrisé. Dans le centre historique, la densité du bâti oblige à des forages inclinés sous les fondations mitoyennes. Ignorer ces spécificités, c'est s'exposer à des désordres structurels majeurs. Nous croisons les données du microzonage sismique local avec les résultats de l'étude de sol pour définir le coefficient de sécurité partiel adéquat.
Normes techniques en vigueur
NF EN 1997-1 (Eurocode 7) - Calcul géotechnique, NF P 94-282 - Ouvrages de soutènement - Écrans, NF EN 1537 - Exécution des travaux géotechniques spéciaux - Tirants d'ancrage
Services techniques associés
Dimensionnement géotechnique
Calcul de la capacité ultime de l'ancrage par la méthode de Bustamante et Doix, intégrant les paramètres pressiométriques et les corrélations avec le SPT pour chaque couche traversée.
Plans d'exécution et notes de calcul
Production des documents conformes à l'annexe nationale française de l'EC7, incluant la vérification au glissement du massif d'ancrage et la stabilité interne de l'écran.
Contrôle et essais de réception
Programme d'essais statiques de traction selon la norme EN 1537, avec analyse des courbes de fluage pour valider la charge critique de l'ancrage.
Paramètres typiques
Questions fréquemment posées
Quelle différence entre un ancrage actif et un ancrage passif à Nîmes ?
L'ancrage actif est mis en tension après scellement pour limiter les déformations du soutènement dès le début. On l'utilise en site urbain dense nîmois pour préserver les mitoyens. L'ancrage passif travaille uniquement quand le terrain se déplace et mobilise la traction de la barre.
Quel est le prix d'une étude de conception d'ancrages ?
Le coût varie selon la complexité du projet. Pour une étude de conception d'ancrages actifs ou passifs, comptez entre 880 € et 3 710 €, incluant la note de calcul et les plans d'exécution.
Comment gérez-vous le risque karstique dans le calcaire nîmois pour les ancrages ?
Nous réalisons un forage destructif avec enregistrement des paramètres (vitesse d'avancement, pression d'injection) pour identifier les cavités. Si une poche est détectée, nous adaptons la longueur de scellement ou procédons à une injection de comblement préalable.
Quels essais réalisez-vous avant de concevoir un tirant d'ancrage ?
Nous prescrivons systématiquement un essai pressiométrique Ménard et un sondage carotté pour obtenir les paramètres de frottement latéral. Pour les grands projets, un essai de cisaillement direct en laboratoire peut compléter l'étude.
Quelle est la durée de vie d'un ancrage permanent à Nîmes ?
Un ancrage permanent conçu selon la norme NF EN 1537 doit avoir une durée de vie de 50 à 100 ans. Cela exige une double protection anticorrosion et un contrôle strict de la fissuration du coulis, surtout dans les sols légèrement agressifs du secteur.
