La norme NF EN ISO 17892-4:2017 encadre strictement l’identification des sols par analyse granulométrique, et son application rigoureuse devient critique dans le contexte géologique nîmois. Nous réalisons à Nîmes la double détermination par tamisage pour la fraction grossière et par sédimentométrie (hydromètre) pour les particules fines inférieures à 80 µm. Les formations superficielles de la Vistrenque, mêlant limons argileux de débordement et cailloutis calcaires issus des garrigues, exigent une courbe granulométrique complète pour trancher entre un comportement drainant ou cohérent. Le laboratoire applique le Guide des Terrassements Routiers (GTR) pour classer les matériaux de la région nîmoise, depuis les arènes granitiques des collines nord jusqu’aux alluvions récentes de la plaine. Un tamisage simple sans hydromètre passe à côté de la fraction qui contrôle la sensibilité au retrait-gonflement, phénomène bien connu sur les argiles de décalcification des plateaux autour de Nîmes.
Sans la fraction fine mesurée par hydromètre, le coefficient d’uniformité d’un sol nîmois peut être sous-estimé d’un facteur 3, faussant le critère de filtre de Terzaghi.
Notre approche et périmètre
Considérations locales
L’erreur la plus fréquente sur les chantiers de Nîmes consiste à commander un simple tamisage par voie sèche sans lavage ni hydromètre, ce qui donne une courbe tronquée en dessous de 80 µm. Sur une argile limoneuse de la plaine de Vistrenque, cette omission masque une proportion de fines qui peut dépasser 40 %, rendant le sol inapte au compactage sous dalle sans traitement préalable. Nous avons vu des fondations superficielles dimensionnées sur la base d’un D10 erroné, avec pour résultat des tassements différentiels apparus dès la première saison de retrait-gonflement. L’analyse granulométrique complète est aussi le premier indicateur de sensibilité à l’érosion interne des digues du Gardon : un sol gap-graded (discontinuité granulométrique) détecté par la courbe suffit à alerter sur le risque de renard hydraulique. Ignorer la fraction argileuse dans un sol de Nîmes, c’est se priver de la donnée qui pilote la capacité d’échange cationique et le choix du liant pour un traitement à la chaux.
Normes techniques en vigueur
NF EN ISO 17892-4:2017 – Reconnaissance et essais géotechniques – Partie 4: Identification et classification des sols par analyse granulométrique, NF P94-057 – Analyse granulométrique des sols – Méthode par sédimentation, NF P11-300 (GTR) – Exécution des terrassements – Classification des matériaux utilisables dans la construction des remblais et des couches de forme
Services techniques associés

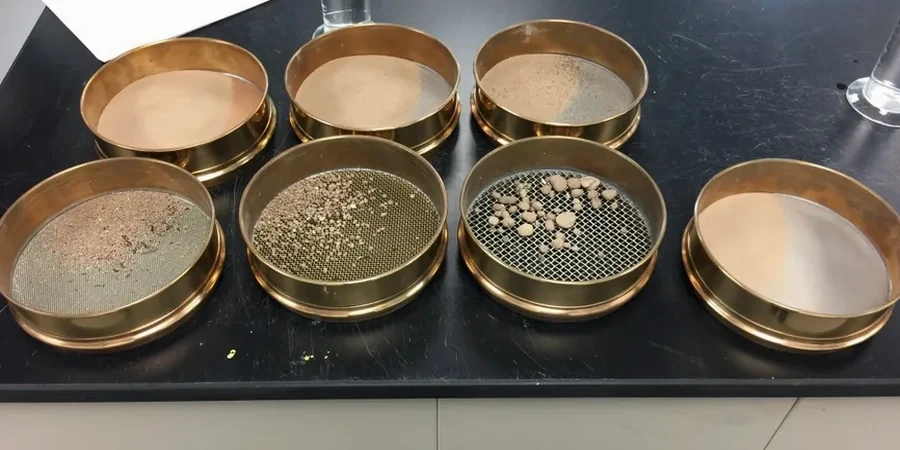

Tamisage complet 0/63 mm avec lavage
Analyse par voie humide sur tamis ISO 3310-1, avec lavage au tamis 80 µm pour séparer la fraction fine avant pesée. Inclut courbe cumulative et calcul Cu/Cc.
Sédimentométrie par hydromètre
Mesure de la distribution des particules entre 80 µm et 2 µm selon NF P94-057. Essai de 24 h minimum avec correction thermique et correction au défloculant, adapté aux argiles nîmoises.
Rapport granulométrique GTR + classification
Rapport complet avec histogramme pondéral, fuseau granulométrique, classification GTR (NF P11-300), équivalent de sable ES et indice de finesse IF. Livrable sous 4 jours ouvrés.
Paramètres typiques
Questions fréquemment posées
Quelle est la différence entre un tamisage simple et une analyse granulométrique complète à Nîmes?
Le tamisage simple à sec s’arrête à 80 µm et ne mesure pas la fraction argileuse et silteuse fine. L’analyse complète selon NF EN ISO 17892-4 inclut le lavage au tamis 80 µm puis la sédimentométrie par hydromètre, qui descend jusqu’à 2 µm. Dans les sols limono-argileux de la plaine nîmoise, cette fraction fine peut représenter 30 à 50 % du matériau et dicte le comportement mécanique et hydraulique du sol.
Quel est le délai pour obtenir un rapport granulométrique avec hydromètre à Nîmes?
L’essai sédimentométrique nécessite 24 heures de lectures densimétriques minimum. Après séchage à l’étuve et tamisage, le rapport complet est livré sous 4 jours ouvrés à compter de la réception de l’échantillon. Pour un tamisage seul sans hydromètre, le délai peut être réduit à 48 heures.
Combien coûte une analyse granulométrique complète tamisage + hydromètre à Nîmes?
Le tarif pour une analyse granulométrique complète (tamisage par voie humide + sédimentométrie par hydromètre) se situe entre 110 € et 190 € par échantillon, selon le nombre d’échantillons et la nécessité d’un prélèvement sur site. Ce prix inclut le rapport avec courbe granulométrique, histogramme, coefficients Cu et Cc, et classification GTR.
Quelle masse d’échantillon faut-il prélever pour une analyse granulométrique fiable dans les sols nîmois?
La norme NF EN ISO 17892-4 recommande une masse minimale fonction du Dmax. Pour un sol graveleux des garrigues nîmoises avec Dmax 20 mm, prévoyez au moins 5 kg. Pour un limon argileux de Vistrenque sans éléments supérieurs à 5 mm, 1 kg suffit. Nous fournissons des sacs étanches et les consignes de prélèvement avant intervention. Plus d'info.
