Le sous-sol nîmois, marqué par les molasses miocènes et les éboulis calcaires des garrigues, réserve régulièrement des surprises aux terrassements. Dans cette ville où les collines de calcaire dur côtoient des poches argileuses, la portance d'une plateforme peut varier de façon brutale sur quelques mètres. L'essai CBR (Californian Bearing Ratio) devient alors l'outil de diagnostic incontournable avant toute conception de chaussée. Nous le réalisons en laboratoire sur des échantillons intacts prélevés dans les formations superficielles de Nîmes, ou directement en place lorsque l'homogénéité du site le permet. L'enjeu est simple : éviter que les 250 000 passages quotidiens sur la rocade nîmoise ou les giratoires des zones d'activité ne dégradent prématurément une structure sous-dimensionnée. Pour les sols fins sensibles à l'eau rencontrés en pied de colline, nous couplons fréquemment cette analyse avec un essai des limites d'Atterberg afin d'anticiper le comportement saisonnier de la plateforme.
Un indice CBR mesuré sans immersion ne vaut rien sous le climat méditerranéen de Nîmes, où les pluies cévenoles saturent brutalement des sols restés secs six mois.
Notre approche et périmètre
Considérations locales
Le Guide des Terrassements Routiers (GTR 92, fascicule I) et la norme NF P 11-300 pour la classification des sols imposent une identification précise des matériaux avant toute réutilisation en remblai ou en couche de forme. À Nîmes, le risque principal n'est pas seulement le sous-dimensionnement structurel : c'est la présence de sols évolutifs, ces argiles et marnes qui gonflent en période humide et se rétractent en été. Un CBR mesuré trop optimiste conduit à des épaisseurs de grave-bitume insuffisantes, et on se retrouve avec des fissures longitudinales dès la première saison pluvieuse. Nous avons expertisé plusieurs voiries tertiaires autour de la zone du Mas de Vignolles où ce mécanisme était flagrant. L'autre piège est le remblai hétérogène : les anciennes carrières comblées ou les terrains rapportés des Costières donnent des valeurs CBR aberrantes si l'échantillonnage n'est pas représentatif. Dans ces contextes, un essai in situ au pénétromètre dynamique complète utilement l'étude CBR pour cartographier les zones de faible portance.
Normes techniques en vigueur
NF P 94-078 (détermination de l'indice CBR après immersion), NF P 11-300 (classification des sols pour terrassements routiers), NF EN 13286-47 (mélanges traités aux liants hydrauliques — essai CBR), Guide des Terrassements Routiers (GTR 92, SETRA-LCPC, fascicules I et II)
Services techniques associés
Essai CBR en laboratoire (NF P 94-078)

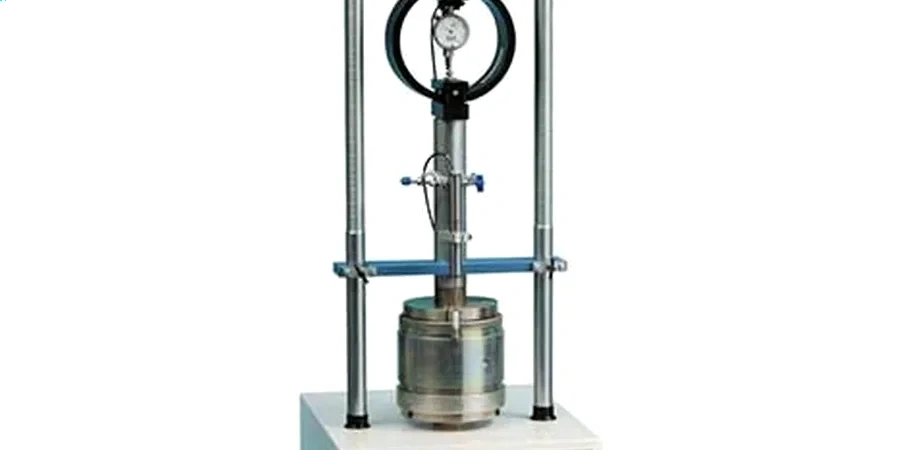

Prélèvement d'échantillons intacts sur site, compactage à l'énergie Proctor de référence, immersion de 4 jours et poinçonnement. Nous fournissons l'indice CBR à 2,5 et 5 mm d'enfoncement, la densité sèche et la teneur en eau finale, avec un rapport interprétatif classant la plateforme selon le GTR.
Campagne de reconnaissance et essais croisés
Sur les linéaires importants comme les voiries de ZAC, nous combinons l'essai CBR avec des sondages à la tarière, des essais de plaque LWD pour la portance instantanée, et des analyses granulométriques pour identifier la nature des matériaux avant réemploi en remblai technique.
Contrôle de plateforme et suivi de compactage
En phase chantier, nous vérifions la portance finale de la PST et de la couche de forme par essais in situ (plaque dynamique, pénétromètre), en corrélation avec les objectifs CBR définis à l'étude. Ce suivi est réalisé sous accréditation COFRAC pour les opérations de contrôle extérieur.
Paramètres typiques
Questions fréquemment posées
Quel est le coût d'une étude CBR pour un projet routier à Nîmes ?
Le prix d'un essai CBR en laboratoire varie entre 130 et 310 euros par échantillon, selon le nombre d'éprouvettes à compacter et l'énergie de compactage retenue (Proctor Normal ou Modifié). Une campagne complète incluant prélèvements sur site, essais CBR, granulométrie et limites d'Atterberg se situe généralement entre 800 et 2 500 euros pour un projet de voirie classique. Ces tarifs incluent le rapport d'interprétation avec classement GTR de la plateforme.
Combien d'échantillons faut-il prélever pour une étude CBR fiable ?
La norme NF P 94-078 demande un minimum de trois éprouvettes par échantillon pour calculer une moyenne représentative. Sur un linéaire de voirie à Nîmes, nous recommandons un point de prélèvement tous les 100 à 200 mètres, en adaptant la densité à l'hétérogénéité des sols rencontrés — les molasses et argiles de décalcification peuvent changer rapidement. Pour une plateforme de 5 000 m², prévoyez au moins 5 à 8 échantillons.
Quelle est la différence entre le CBR immédiat et le CBR après immersion ?
Le CBR immédiat mesure la portance du sol à sa teneur en eau de compactage. Le CBR après immersion, exigé par la norme NF P 94-078, simule la saturation du sol après quatre jours dans l'eau, ce qui correspond aux conditions les plus défavorables sous chaussée. À Nîmes, le climat méditerranéen avec des épisodes cévenols intenses rend l'essai après immersion indispensable : un sol peut perdre plus de 60 % de sa portance entre l'état sec et l'état saturé.
Quand faut-il réaliser l'étude CBR : avant ou après le terrassement ?
L'étude CBR doit impérativement être réalisée en phase de conception, avant le démarrage des terrassements. Elle permet de dimensionner la structure de chaussée (épaisseur de grave-bitume, grave-ciment, enduit) selon la classe de plateforme visée. Un second contrôle peut être fait après terrassement pour vérifier que la portance réelle de la PST atteint bien l'objectif. Sur les chantiers nîmois, ce double contrôle évite les mauvaises surprises lors de la réception. Plus d'info.
